Звуковая карта Juli@ была представлена компанией ESI на всемирно-известной выставке Musikmesse (31 Марта - 3 Апреля 2004 г) во Франкфурте, Германия.
Карта поставляется в красивой упаковочной коробке в виде книжки с прозрачной внутренней стенкой.
Карта ESI Juli@: активны профессиональные балансные разъёмы TRS (1/4" джеки)
Карта ESI Juli@ в разборе: верхняя часть поворачивается на 180 градусов
Карта ESI Juli@: активны бытовые разъёмы тюльпаны (RCA)

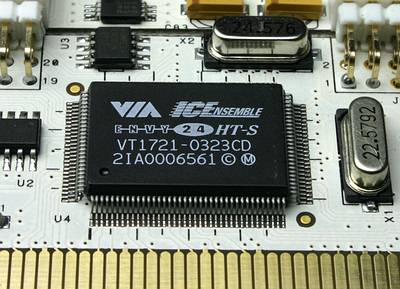

Основной чип DSP: 24 бит, 192 кГц VIA Envy24HT-S
В карте применён 8-канальный мультибитный 24 бит 192 кГц ЦАП AKM AK4358, с пониженной чувствительностью к джиттеру, позиционируемый AKM для профессиональной аппаратуры, а также бытовых DVD-Audio и SACD применений. Динамический диапазон: 112 дБ. КНИ+шум: -94 дБ. 8-кратный 24-битный цифровой фильтр с опцией плавного спада АЧХ (опция в данном случае отключена для обеспечения идеально-ровной АЧХ). ЦАП хоть и не топовый, но вполне добротный для карты данной ценовой категории.
Структурная схема карты ESI Juli@
Из структурной схемы карты ESI Juli@ видно, что 8-канальный ЦАП AKM 4358 (обозначен как 4х DAC) используется в стереокарте не случайно - он служит для аппаратного мониторинга цифровых входов/выходов с абсолютно нулевой задержкой.
АЦП - 2-битный дельта-сигма стерео 24 бит 192 кГц AKM AK5385A, имеет чуть лучшие паспортные характеристики; позиционируется AKM для применения в профессиональных устройствах для записи в форматах высокого разрешения, в т.ч. DVD-Audio. Динамический диапазон: 114 дБ. Сигнал/(шум+искажения): 103 дБ. Высококачественный цифровой антиалиазинговый фильтр с линейной фазой, полоса пропускания при семплинге (Fs) 48 кГц: 0~21.768 кГц, неравномерность: 0.005 дБ, подавление в полосе непропускания: 100 дБ.

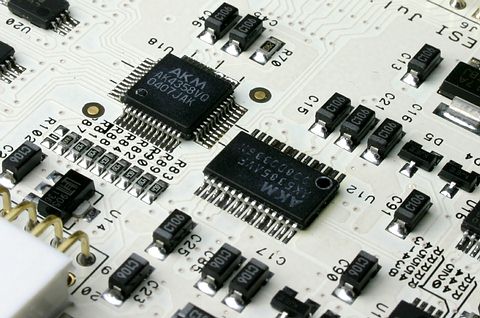

Преобразователи карты ESI Juli@: ЦАП AKM 4358 и АЦП AKM 5385A
Некоторые комментарии. Хотя ЦАП и АЦП в данной карте одного класса, аналогово-цифровые преобразователи всё же чуть лучше цифро-аналоговых. Вероятно, как и в случае Waveterminal 192X, разработчики полагали, что при прочих равных качество оцифровки (АЦП) более важно в home/project studio, чем незначительное снижение качество мониторинга сигнала. А вот для пользователей hi-end audio PC (RCA-разъёмы - реверанс именно в эту сторону), которые используют свой комп исключительно для высококачественного воспроизведения записей, и которых абсолютно не интересует АЦП, есть повод задуматься - сопоставим ли ЦАП с уровнем остального воспроизводящего звукового тракта? Если остальной тракт много дороже карты (ориентировочно более $600), так что узким местом является, в том числе, качество ЦАП, следует обратить внимание на звуковые карты мастерингового уровня.
Вообще, надо сказать, что в ценовой категории до $200 Juli@ демонстрирует повышение качества ЦАП/АЦП, если сравнивать с аналогичным старыми картами на ENVY24 - различными M-Audio Audiophile 2496, Echo MIA и т.п. По нашим измерениям (с применением одной и той же референсной звуковой карты) Juli@ даже лучше более дорогой карты ESI Waveterminal 192Х, с более качественными (по паспорту) АЦП. Так что серьёзную конкуренцию, безусловно, удачной по цене/качество карте Juli@ на наш взгляд составляют лишь EMU 1212M, с преобразователями более высокого уровня.
Несмотря на это, вполне возможно, что многие пользователи со звуковым трактом средней ценовой категории предпочтут Juli@, так как карта ESI более проста в управлении, не имеет проблем с поддержкой MME/WDM интерфейса в высоких форматах, обладает намного более ровной АЧХ линейных выходов и предлагает некоторые полезные в работе фирменные возможности, о которых пойдёт речь далее. Кроме того, EMU на нашем рынке явно имеет проблемы с доступностью в продаже, и такая ситуация не меняется уже полгода.
Панель управления ESI Juli@ проста и понятна
Помимо стандартных возможностей, E-WDM предлагает функции, требующиеся при профессиональной обработке звука:
Технология DirectWIRE 1.0 появилась на картах ESI Waveterminal 2496/192 ещё во времена широкой популярности семплера Gigastudio и первоначально в основном служила для комфортного пересчета MIDI-дорожек в WAV из Gigastudio (интерфейс GSIF) в Cubase (ASIO) или Cakewalk/SONAR1 (MME).

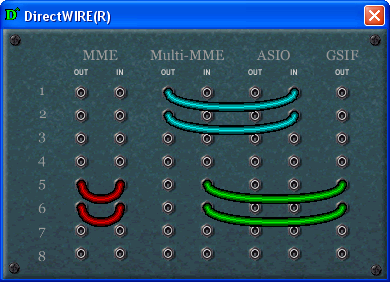

Панель DirectWIRE 1.0 карты ESI Waveterminal 192X
В DirectWIRE 2.0 была добавлена поддержка 32 каналов, новый вид контрольной панели и возможность отключать мониторинг (mute) определённых выходных каналов. Можно коммутировать входы и выходы программных интерфейсов MME, WDM, ASIO, GSI/F, даже если они работают одновременно. Можно соединить входы и выходы разных приложений виртуальными проводами и записывать сигнал без потери качества. Через DirectWIRE можно также записывать полностью в цифре многоканальный звук с DVD или другого источника сигнала (даже защищённого от копирования), в форматах вплоть до 24 бит 192 кГц в реальном времени.

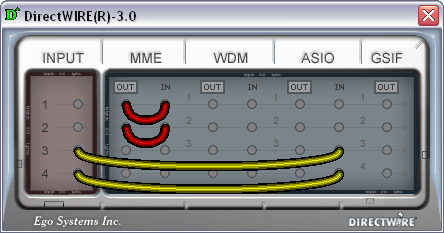

Панель DirectWIRE 3.0 карты ESI Juli@
В DirectWIRE 3.0 были добавлены аппаратные входы. Для карты Juli@ виртуальные входы 1 и 2 - это левый и правый аппаратный аналоговый вход, 3 и 4 - левый и правый аппаратный цифровой S/PDIF вход.
Под названиями интерфейсов имеются в виду следующие приложения:
Сравнить две эти карты позволяет сопоставимая цена ($185 за продукт ESI и $240 за изделие Creative) и профессиональные атрибуты у по сути игровой карты Audigy - внешний блок с полным набором разъёмов. Функциональность Juli@ и Platinum Pro в плане микрофонного предусилителя и выхода на наушники можно сравнять, докупив к Juli@ недорогой внешний аналоговый микшерный пульт (такие стоят около $50), но вполне вероятно, что в home/project studio внешний микшер уже имеется.
Перед началом сравнительного прослушивания у меня не было никаких субъективных предпочтений - карты имеют преобразователи одного класса, так что больших различий в звуке не ожидалось. Тем не менее, разница между картами отчётливо слышна даже на активной акустике JB-381 (к слову, колонках весьма хорошего качества и, наконец-то, вполне разумной ценовой категории, менее $200).
В режиме 16 бит 44 кГц A2 традиционно не очень хорошо играет через MME интерфейс, и существенно лучше через профессиональный комплектный "SB Audigy2 ZS ASIO" драйвер с включенной SSRC качественной передискретизацией в 48 кГц. Однако Juli@ играет более чётко и детально, а значит больше подходит для профессиональной работы. Хотя, это отчётливо слышно только при мгновенном переключении между играющими одну и ту же композицию картами. И если между моментами прослушивания пройдёт пара минут, то отличить карты друг от друга даже на той же композиции будет непросто. Так или иначе, я отчётливо слышу разницу, например, на Alex Reece, альбом 1996 года "So Far" (хиты Feel The Sunshine, Pulp Friction), и некоторых других тестовых композициях с чистым, выжатым по спектру мастерингом и тембрально запоминающимся высокочастотным диапазоном.
Juli@ vs. EMU 1820
Несмотря на высокую цену ($400) и свою повышенную многоканальность карты EMU1820, Juli@ может потягаться с ней на равных, так как изделие Creative/EMU имеет преобразователи такого же уровня (CS4392).
Обе карты, и Juli@, и 1280, тестировались в балансном режиме, уровень сигнала - повышенный (+4 dBu) для увеличения динамического диапазона и максимального раскрытия возможностей карт. Прослушивание проводилось на мониторах EVENT 20/20 bas, допускающих балансное подключение.
Тщательное прослушивание в одних и тех же условиях, при подключении одним и тем же проводом, при мгновенной коммутации не выявило разницы в звучании между картами. Однако учитывая немалую цену, EMU1820 не назовёшь удачной картой - это экономичный вариант старшей 1820M, уступающий в качестве более младшей модели 1212M. Предваряя ваши вопросы: сравнить с картой EMU 1212M или 1820M у нас пока нет возможности, так как данных карт в России нет в продаже. Штатовский офис EMU обещал нам выслать пресс-семпл, но связь с ним потеряна. Если возможность всё-таки появится, мы обновим статью.
Juli@ vs. LynxTwo
Сравнение с LynxTwo (цена >$1000, стерео-модификация Lynx L22 >$800) в наших тестированиях - традиционное, для выявления степени и характера отличия звучания тестируемой карты от эталонного источника звука.
Скажем сразу, LynxTwo звучит качественнее. Разница не на порядок, но всё же ощущается. Тем не менее, по сравнению с оригиналом Juli@ демонстрирует профессиональное качество звучания. Мультимедийные карты (например, Audigy2/ZS) обычно грешат искажениями тембров, различными окрасами и призвуками на высоких частотах, так что несмотря на довольно высокое качество преобразователей, такие карты непригодны для профессиональной работы. Juli@ свободна от таких недостатков, её звучание достоверное и чёткое. Отличие от Lynx лишь в чуть меньшей детальности, что вряд ли повлияет на профессиональную пригодность, за исключением применимости на этапе мастеринга.
Помимо этого, с картой корректно работает InterVideo WinDVD 6.0. DVD-Audio диски воспроизводятся с даунсемплингом до 16/48.
По материалам IXBT.COM
Карта поставляется в красивой упаковочной коробке в виде книжки с прозрачной внутренней стенкой.
Комплектация
В комплект попавшего к нам на тесты набора входили следующие компоненты:- PCI-карта ESI Juli@;
- шнур переходник с внешними разъёмами MIDI I/O и S/PDIF I/O;
- действительно полезное печатное руководство пользователя на английском и немецком языках в виде книжечки формата A5;
- CD с драйверами;
- CD со специальной версией Ableton Live;
- купон на 50% скидку при апгрейде до полной версии Ableton Live;
- красочная рекламка всех продуктов ESI.
Карта-трансформер
Уникальной способностью карты является возможность трансформации под нужды пользователя: можно выбирать, какие именно разъёмы будут задействованы - профессиональные балансные джеки (1/4" TRS) или бытовые тюльпаны (RCA).Карта ESI Juli@: активны профессиональные балансные разъёмы TRS (1/4" джеки)
Карта ESI Juli@ в разборе: верхняя часть поворачивается на 180 градусов
Карта ESI Juli@: активны бытовые разъёмы тюльпаны (RCA)
Внутренности
Основной чип DSP, заклеенный логотипом ESI - это VIA Envy24HT-S (24 бит, 192 кГц; интерфейсы: три I2S/AC-link выходных, два I2S/AC-link входных). Цифровой трансивер - AKM AK4114 (8 входов, 2 выхода).Основной чип DSP: 24 бит, 192 кГц VIA Envy24HT-S
В карте применён 8-канальный мультибитный 24 бит 192 кГц ЦАП AKM AK4358, с пониженной чувствительностью к джиттеру, позиционируемый AKM для профессиональной аппаратуры, а также бытовых DVD-Audio и SACD применений. Динамический диапазон: 112 дБ. КНИ+шум: -94 дБ. 8-кратный 24-битный цифровой фильтр с опцией плавного спада АЧХ (опция в данном случае отключена для обеспечения идеально-ровной АЧХ). ЦАП хоть и не топовый, но вполне добротный для карты данной ценовой категории.
Структурная схема карты ESI Juli@
Из структурной схемы карты ESI Juli@ видно, что 8-канальный ЦАП AKM 4358 (обозначен как 4х DAC) используется в стереокарте не случайно - он служит для аппаратного мониторинга цифровых входов/выходов с абсолютно нулевой задержкой.
АЦП - 2-битный дельта-сигма стерео 24 бит 192 кГц AKM AK5385A, имеет чуть лучшие паспортные характеристики; позиционируется AKM для применения в профессиональных устройствах для записи в форматах высокого разрешения, в т.ч. DVD-Audio. Динамический диапазон: 114 дБ. Сигнал/(шум+искажения): 103 дБ. Высококачественный цифровой антиалиазинговый фильтр с линейной фазой, полоса пропускания при семплинге (Fs) 48 кГц: 0~21.768 кГц, неравномерность: 0.005 дБ, подавление в полосе непропускания: 100 дБ.
Преобразователи карты ESI Juli@: ЦАП AKM 4358 и АЦП AKM 5385A
Некоторые комментарии. Хотя ЦАП и АЦП в данной карте одного класса, аналогово-цифровые преобразователи всё же чуть лучше цифро-аналоговых. Вероятно, как и в случае Waveterminal 192X, разработчики полагали, что при прочих равных качество оцифровки (АЦП) более важно в home/project studio, чем незначительное снижение качество мониторинга сигнала. А вот для пользователей hi-end audio PC (RCA-разъёмы - реверанс именно в эту сторону), которые используют свой комп исключительно для высококачественного воспроизведения записей, и которых абсолютно не интересует АЦП, есть повод задуматься - сопоставим ли ЦАП с уровнем остального воспроизводящего звукового тракта? Если остальной тракт много дороже карты (ориентировочно более $600), так что узким местом является, в том числе, качество ЦАП, следует обратить внимание на звуковые карты мастерингового уровня.
Вообще, надо сказать, что в ценовой категории до $200 Juli@ демонстрирует повышение качества ЦАП/АЦП, если сравнивать с аналогичным старыми картами на ENVY24 - различными M-Audio Audiophile 2496, Echo MIA и т.п. По нашим измерениям (с применением одной и той же референсной звуковой карты) Juli@ даже лучше более дорогой карты ESI Waveterminal 192Х, с более качественными (по паспорту) АЦП. Так что серьёзную конкуренцию, безусловно, удачной по цене/качество карте Juli@ на наш взгляд составляют лишь EMU 1212M, с преобразователями более высокого уровня.
Несмотря на это, вполне возможно, что многие пользователи со звуковым трактом средней ценовой категории предпочтут Juli@, так как карта ESI более проста в управлении, не имеет проблем с поддержкой MME/WDM интерфейса в высоких форматах, обладает намного более ровной АЧХ линейных выходов и предлагает некоторые полезные в работе фирменные возможности, о которых пойдёт речь далее. Кроме того, EMU на нашем рынке явно имеет проблемы с доступностью в продаже, и такая ситуация не меняется уже полгода.
Панель управления ESI Juli@ проста и понятна
Технология E-WDM
Технология E-WDM (Enhanced Audio MIDI Driver) является собственной разработкой компании ESI, которая расширяет оригинальную концепцию архитектуры WDM-драйверов компании Microsoft.Помимо стандартных возможностей, E-WDM предлагает функции, требующиеся при профессиональной обработке звука:
- Помимо поддержки Win XP/2000, также поддерживается Win Me/98 SE
Основываясь на WDM архитектуре, E-WDM драйвера прекрасно работают на всех WDM совместимых ОС семейства Windows, в то время как зачастую WDM драйвера других звуковых карт работают лишь под W2K и XP, предлагая для Win98SE и ME драйвера VxD.
- Поддержка GIGAStudio 2000
С самого начала E-WDM драйвера разрабатывались именно для профессиональных приложений. Популярный программный семплер GIGAStudio, от компании Tascam полностью поддерживается с экстремально низкой задержкой (latency) 1.5 мс.
- Поддержка ASIO 2.0
ASIO 2.0 — безусловный стандарт, и E-WDM имеет его поддержку с всего лишь 3.0 мс задержкой.
- Независимая поддержка MME приложений
Несколько MME приложений могут использоваться одновременно, при этом не будет выскакивать сообщение от драйверов о занятом устройстве. Это также полезно для старых приложений, не поддерживаемых WDM драйверами.
- Поддержка мультиклиентности
С поддержкой мультиклиентности доступно неограниченное число аудио приложений одновременно. Можно использовать SONAR и WinAmp через одно и то же звуковое устройство.
- Поддержка многопоточности
Поддерживается формат вывода 5.1 для работы с программными DVD-Video плеерами, такими как WinDVD и Power DVD. Эта функция также полезна для работы с WDM приложениями, такими как SONAR, особенно в плане синхронизации входных/выходных каналов.
- DirectMUSIC MIDI ports
Основанный на WDM многопоточный MIDI-драйвер от ESI предлагает более стабильный тайминг, чем встроенный в NT4 или Windows 9X MIDI-тайминг.
- Поддержка DirectSound
E-WDM предлагает поддержку нескольких DirectSound каналов для многоканального выхода в приложениях, таких как PCDJ (софт для DJ).
- Отсутствует ослабление сигнала на -6 дБ
В отличие от ситуации с некоторыми другими драйверами, E-WDM гарантирует уровень сигнала точно по существующему стандарту.
- Ультранизкая задержка прохождения сигнала (latency), менее 1.5 мс
Драйвера E-WDM обеспечивают комфортную работу за счёт минимального времени прохождения сигнала. Размер буфера настраивается в драйверах.
DirectWIRE: технология визуального роутинга сигналов
DirectWIRE, технология визуального программного роутинга сигналов, в настоящее время доступна для большинства продуктов ESI. Передача сигналов происходит на уровне драйверов, бит-в-бит, без потери качества.Технология DirectWIRE 1.0 появилась на картах ESI Waveterminal 2496/192 ещё во времена широкой популярности семплера Gigastudio и первоначально в основном служила для комфортного пересчета MIDI-дорожек в WAV из Gigastudio (интерфейс GSIF) в Cubase (ASIO) или Cakewalk/SONAR1 (MME).
Панель DirectWIRE 1.0 карты ESI Waveterminal 192X
В DirectWIRE 2.0 была добавлена поддержка 32 каналов, новый вид контрольной панели и возможность отключать мониторинг (mute) определённых выходных каналов. Можно коммутировать входы и выходы программных интерфейсов MME, WDM, ASIO, GSI/F, даже если они работают одновременно. Можно соединить входы и выходы разных приложений виртуальными проводами и записывать сигнал без потери качества. Через DirectWIRE можно также записывать полностью в цифре многоканальный звук с DVD или другого источника сигнала (даже защищённого от копирования), в форматах вплоть до 24 бит 192 кГц в реальном времени.
Панель DirectWIRE 3.0 карты ESI Juli@
В DirectWIRE 3.0 были добавлены аппаратные входы. Для карты Juli@ виртуальные входы 1 и 2 - это левый и правый аппаратный аналоговый вход, 3 и 4 - левый и правый аппаратный цифровой S/PDIF вход.
Под названиями интерфейсов имеются в виду следующие приложения:
- MME: WinAmp, CoolEdit, Cakewalk, Vegas и т.п.
- WDM: SONAR (WDM/KS), PowerDVD, WinDVD, и т.п.
- ASIO: Cubase, Nuendo, Logic, Reason, SONAR (ASIO) и т.п.
- GSIF: GigaStudio 2.42 или старше.
Цифровые и MIDI интерфейсы
От остальных изделий компании ESI карту Juli@ выгодно отличает наличие у карты в комплекте MIDI-входа/выхода, цифровых RCA входа/выхода и цифрового оптического выхода. К картам Audiotrak MAYA44MKII и ESI Waveterminal 192X/L для получения всех этих возможностей требовалось отдельно докупать модуль MI/ODI/O, занимающий к тому же отдельную заглушку среди PCI-слотов.Качество звучания
Juli@ vs. Audigy2 ZS Platinum ProСравнить две эти карты позволяет сопоставимая цена ($185 за продукт ESI и $240 за изделие Creative) и профессиональные атрибуты у по сути игровой карты Audigy - внешний блок с полным набором разъёмов. Функциональность Juli@ и Platinum Pro в плане микрофонного предусилителя и выхода на наушники можно сравнять, докупив к Juli@ недорогой внешний аналоговый микшерный пульт (такие стоят около $50), но вполне вероятно, что в home/project studio внешний микшер уже имеется.
Перед началом сравнительного прослушивания у меня не было никаких субъективных предпочтений - карты имеют преобразователи одного класса, так что больших различий в звуке не ожидалось. Тем не менее, разница между картами отчётливо слышна даже на активной акустике JB-381 (к слову, колонках весьма хорошего качества и, наконец-то, вполне разумной ценовой категории, менее $200).
В режиме 16 бит 44 кГц A2 традиционно не очень хорошо играет через MME интерфейс, и существенно лучше через профессиональный комплектный "SB Audigy2 ZS ASIO" драйвер с включенной SSRC качественной передискретизацией в 48 кГц. Однако Juli@ играет более чётко и детально, а значит больше подходит для профессиональной работы. Хотя, это отчётливо слышно только при мгновенном переключении между играющими одну и ту же композицию картами. И если между моментами прослушивания пройдёт пара минут, то отличить карты друг от друга даже на той же композиции будет непросто. Так или иначе, я отчётливо слышу разницу, например, на Alex Reece, альбом 1996 года "So Far" (хиты Feel The Sunshine, Pulp Friction), и некоторых других тестовых композициях с чистым, выжатым по спектру мастерингом и тембрально запоминающимся высокочастотным диапазоном.
Juli@ vs. EMU 1820
Несмотря на высокую цену ($400) и свою повышенную многоканальность карты EMU1820, Juli@ может потягаться с ней на равных, так как изделие Creative/EMU имеет преобразователи такого же уровня (CS4392).
Обе карты, и Juli@, и 1280, тестировались в балансном режиме, уровень сигнала - повышенный (+4 dBu) для увеличения динамического диапазона и максимального раскрытия возможностей карт. Прослушивание проводилось на мониторах EVENT 20/20 bas, допускающих балансное подключение.
Тщательное прослушивание в одних и тех же условиях, при подключении одним и тем же проводом, при мгновенной коммутации не выявило разницы в звучании между картами. Однако учитывая немалую цену, EMU1820 не назовёшь удачной картой - это экономичный вариант старшей 1820M, уступающий в качестве более младшей модели 1212M. Предваряя ваши вопросы: сравнить с картой EMU 1212M или 1820M у нас пока нет возможности, так как данных карт в России нет в продаже. Штатовский офис EMU обещал нам выслать пресс-семпл, но связь с ним потеряна. Если возможность всё-таки появится, мы обновим статью.
Juli@ vs. LynxTwo
Сравнение с LynxTwo (цена >$1000, стерео-модификация Lynx L22 >$800) в наших тестированиях - традиционное, для выявления степени и характера отличия звучания тестируемой карты от эталонного источника звука.
Скажем сразу, LynxTwo звучит качественнее. Разница не на порядок, но всё же ощущается. Тем не менее, по сравнению с оригиналом Juli@ демонстрирует профессиональное качество звучания. Мультимедийные карты (например, Audigy2/ZS) обычно грешат искажениями тембров, различными окрасами и призвуками на высоких частотах, так что несмотря на довольно высокое качество преобразователей, такие карты непригодны для профессиональной работы. Juli@ свободна от таких недостатков, её звучание достоверное и чёткое. Отличие от Lynx лишь в чуть меньшей детальности, что вряд ли повлияет на профессиональную пригодность, за исключением применимости на этапе мастеринга.
Работа с наушниками
Несмотря на то, что карта не имеет отдельного выхода на наушники, их вполне можно подключать через переходник 2RCA-minijack. При использовании Sennheiser HD600 (импеданс 400 Ом) через переходник проблем со звуком не наблюдалось. Кроме того, был проведён следующий интересный опыт: к выходу подключался переменный резистор, и на выход карты подавалась синусоида максимальной амплитуды. На цифровом осциллографе EZ Digital OS-310M наблюдалось - сильно ли меняется амплитуда, и на каком сопротивлении будет ограничение. По сравнению с чистым линейным выходом MAYA44MKII, где было ограничение на ~100 Ом и ниже, с Juli@ всё было окей. Операционные усилители JRC 4580 держат низкоимпедансную нагрузку, хотя в паспорте Juli@ указано требование к импедансу нагрузки не менее 100 Ом. К слову, на MAYA44MKII есть и наушниковый выход, где также всё отлично.Работа в профессиональных приложениях
Здесь никаких сюрпризов. Как и любая звуковая карта на чипе семейства ENVY24, Juli@ показала отличную работу в ASIO-приложениях CubaseSX 2.0.1 и WaveLab 5.0a.
Помимо этого, с картой корректно работает InterVideo WinDVD 6.0. DVD-Audio диски воспроизводятся с даунсемплингом до 16/48.
По материалам IXBT.COM
